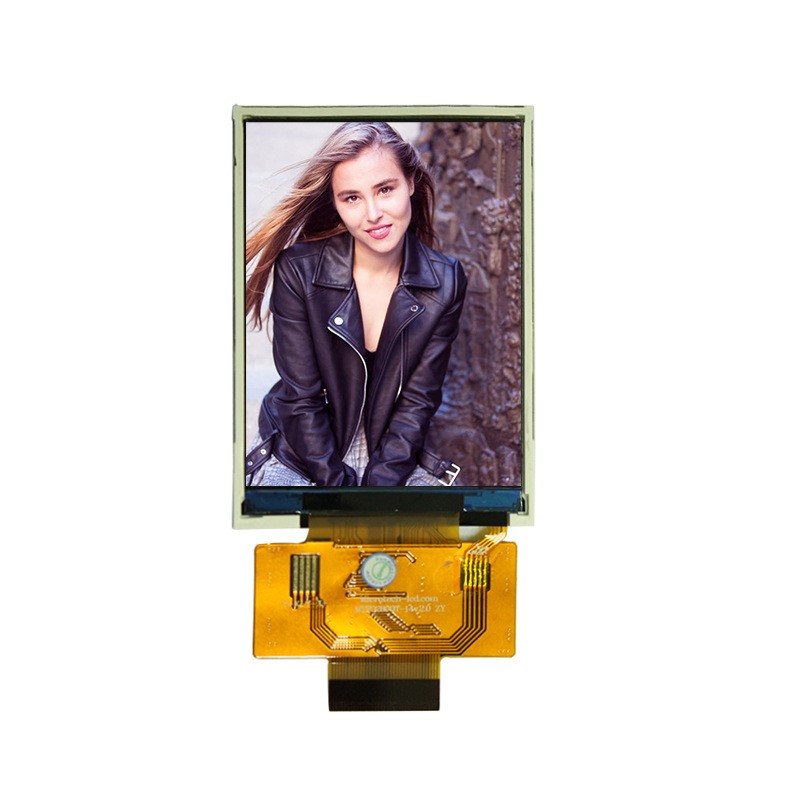

在工業控制、智能家居及便攜式設備領域，2.8英寸TFT液晶屏憑借其適中的尺寸與清晰的顯示效果，成為人機交互界面的理想選擇。本文圍繞240*320分辨率、MCU接口并采用ILI9341V驅動IC的TFT彩屏，探討其技術特性與檢測要點。
核心技術特性
該屏幕采用2.8英寸對角線設計，分辨率為240*320（QVGA），像素密度約143 PPI，顯示細膩度平衡了視覺效果與成本控制。驅動芯片ILI9341V支持262K色（18位RGB），色彩層次豐富，功耗低且集成度高，可通過MCU接口直接驅動，無需額外顯存，降低系統復雜度。
MCU接口支持8位/16位并行傳輸，兼容多種微控制器（如STM32、ARM Cortex-M系列），通信協議簡單，通過讀寫控制線（RD/WR）、片選（CS）及數據命令選擇線（DC）實現高效數據傳輸。此外，ILI9341V內置顯存，支持局部刷新功能，優化動態顯示性能。
關鍵檢測項目
為確保顯示屏可靠性，需進行多維度檢測：
電氣特性測試：包括供電電壓（典型2.8V-3.3V）、電流消耗（待機與工作模式）、接口電平兼容性（TTL/CMOS）及信號時序驗證。
顯示性能檢測：評估色彩均勻性、亮度（典型200-250 cd/m2）、對比度（300:1以上）與視角（常為70/70/60/60，上下左右）。需借助色彩分析儀檢測色域覆蓋與灰度過渡。
功能與耐久測試：通過測試圖案檢查像素缺陷（亮/暗點）、閃爍現象及響應時間（典型15ms）。溫度循環測試（-20℃至70℃）驗證環境適應性。
驅動兼容性驗證：模擬實際MCU通信，檢驗初始化序列、GRAM讀寫時序及旋轉顯示等功能的穩定性。
應用與選型建議
此類屏幕適用于對成本敏感且需復雜圖形顯示的場景，如醫療儀器、工控面板及消費電子。選型時需注意FPC排線接口定義與MCU引腳匹配，并優化軟件驅動以降低CPU負載。
綜上，2.8英寸ILI9341V驅動TFT屏以均衡的性能與兼容性成為多種應用的顯示解決方案。 rigorous的檢測流程是保障其長期穩定運行的關鍵，建議結合自動化測試平臺提升質檢效率。
